Extendeur HDMI 100m 18G sur HDBaseT
Connectez-vous ou créez un compte pour afficher les tarifs.
Extendeur HDMI 100m 18G sur HDBaseT
Ce kit extendeur HDMI 18 Gbit/s peut étendre le signal vidéo/audio haute définition, RS-232, IR bidirectionnel, et la distance peut atteindre 150 mètres entre l'émetteur et le récepteur via un seul câble CAT. Il prend en charge une résolution jusqu'à 4K2K à 60 Hz 4:4:4, 18 Gbit/s et HDCP 2.2.
Un port de boucle HDMI est disponible pour la sortie. L'extendeur prend également en charge l'audio désintégré pour la sortie audio L/R. De plus, il est équipé d'un pass-through IR bidirectionnel qui permet le contrôle de la source et de l'affichage. Ce kit comprend deux unités : une unité émettrice et une unité réceptrice. L'unité émettrice est chargée de capturer le signal d'entrée HDMI et de transporter le signal via un câble Cat5e/6 économique, ainsi que de transmettre/émettre des signaux de contrôle IR. L'unité de réception est chargée de la réception du signal HDMI et de la transmission/émission du signal de commande IR.
1 x 18Gbps HDMI over HDBaseT Extender (Transmitter)
1 x Extender HDMI sur HDBaseT 18Gbps (Récepteur)
1 x câble IR Blaster (1,5 mètres)
1 x câble récepteur IR 20~60KHz (1,5 mètres)
4 x Oreille de montage
2 x Connecteur Phoenix à 3 broches
1 x Adaptateur d'alimentation verrouillable 24V/1A
1 x Manuel de l'utilisateur
Technique
Conformité HDCP HDCP 2.2 / HDCP 1.4
Bande passante vidéo 18Gbps
Résolution vidéo 4K2K 50/60Hz 4:4:4
4K2K 50/60Hz 4:2:2
4K2K 50/60Hz 4:2:0
4K2K 30Hz 4:4:4
1080p, 1080i, 720p, 720i, 480p, 480i
Tous les formats TV HDMI 3D
Toutes les résolutions PC, y compris 1920 x 1200
Espace couleur RVB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Profondeur de couleur 8/10/12 bits (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0) 8 bits (4K60Hz 4:4:4 ).
Formats audio HDMI LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
Formats audio G/D PCM 2.0
Protection ESD Modèle de corps humain - ±8kV (décharge dans l'air) &±4kV (décharge par contact)

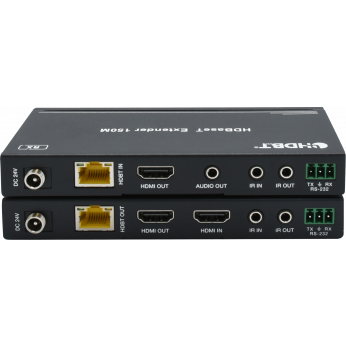

Ports
Émetteur
Entrées : 1x HDMI Type A [19 broches femelle]
Sorties : 1x HDMI Type A [19 broches femelle]
1x HDBT OUT [RJ45, 8 broches femelle]
Contrôle : 1x IR IN [3.5mm Stereo Mini-jack]
1x SERVICE [Mini-USB, port de mise à jour]
Récepteur
Entrées : 1x HDBT IN [RJ45, 8 broches femelle]
Sorties : 1x HDMI Type A [19 broches femelle]
1x AUDIO OUT [Mini-jack stéréo 3,5 mm]
Contrôle : 1x IR IN [Mini-jack stéréo 3,5 mm]
1x IR OUT [Mini-jack stéréo 3,5 mm] 1x RS-232 [jack Phoenix]
1x SERVICE [Mini-USB, port de mise à jour]
Mécanique
Boîtier Boîtier métallique
Couleur Noir
Dimensions Émetteur / Récepteur : 140 mm [L] x 65 mm [P] x 18 mm [H]
Poids Émetteur : 160g, Récepteur : 155g
Alimentation :
Entrée : AC 100 - 240V 50/60Hz -
Sortie : DC 24V/1A (verrouillage) DC 24V/1A (connecteur de verrouillage)
Consommation électrique 9,36 W
Température de fonctionnement 0 - 40°C
Température de stockage -20 - 60°C
Humidité relative 20 - 90% RH (sans condensation)
Résolution / Distance
4K2K 120 m
1080P 150M
Resolution / Cable Length - HDMI IN / OUT
4K60 5M
4K30 10M
1080P60 15M
L'utilisation d'un câble CAT 6A est fortement recommandée.
N° Nom Fonction Description
1 DEL d'alimentation DEL rouge indiquant que le transmetteur est sous tension.
2 Port SERVICE Port de mise à jour du micrologiciel.
3 DC 24V Port d'entrée de l'alimentation 24V/1A.
Notez que le prolongateur prend en charge la fonction PoC, ce qui signifie que l'émetteur ou le récepteur est alimenté par l'adaptateur d'alimentation 24V/1A, l'autre n'ayant pas besoin d'alimentation.
4 Connecteur RJ45 HDBT OUT pour connecter le port HDBT IN du récepteur avec un câble CAT 5e/6.
5 Témoin du signal de connexion ▪ S'allume : L'émetteur et le récepteur sont en bon état de connexion.
▪ Clignotant : L'émetteur et le récepteur sont en mauvais état de connexion. L'émetteur et le récepteur sont mal raccordés.
▪ Sombre : l'émetteur et le récepteur ne sont pas connectés.
6 Témoin de signal de données ▪ Allumé : Signal HDMI avec HDCP.
▪ Clignotant : signal HDMI sans HDCP.
▪ Sombre : Pas de signal HDMI.
7 HDMI OUT Sortie HDMI en boucle pour l'affichage.
8 HDMI IN Entrée source HDMI.
9 IR IN Port d'entrée IR pour la réception du signal de la télécommande IR.
10 IR OUT Port de sortie IR pour le contrôle de l'appareil source. Ce signal de sortie IR provient du port IR IN du récepteur.
11 RS-232 Connecteur Phoenix à 3 broches pour la transmission des commandes RS-232. La commande RS-232 passe de l'émetteur au récepteur ou du récepteur à l'émetteur.
N° Nom Fonction Description
1 DEL d'alimentation DEL rouge indiquant que le récepteur est sous tension.
2 Port SERVICE Port de mise à jour du micrologiciel.
3 DC 24V Port d'entrée de l'alimentation 24V/1A.
Notez que le prolongateur prend en charge la fonction PoC, ce qui signifie que l'émetteur ou le récepteur est alimenté par l'adaptateur d'alimentation 24V/1A, l'autre n'a pas besoin d'alimentation.
4 Connecteur HDBT IN RJ45 pour connecter le port HDBT OUT du transmetteur avec un câble CAT 5e/6.
5 Témoin du signal de connexion ▪ S'allume : L'émetteur et le récepteur sont en bon état de connexion.
▪ Clignotant : L'émetteur et le récepteur sont en mauvais état de connexion. L'émetteur et le récepteur sont mal raccordés.
▪ Sombre : l'émetteur et le récepteur ne sont pas connectés.
6 Indicateur de signal de données ▪ Allumé : Signal HDMI avec HDCP.
▪ Clignotant : signal HDMI sans HDCP.
▪ Sombre : Pas de signal HDMI.
7 HDMI OUT Sortie HDMI pour l'affichage.
8 AUDIO OUT Connecteur stéréo de 3,5 mm pour la sortie audio analogique.
9 IR IN Port d'entrée IR pour la réception du signal de la télécommande IR.
10 IR OUT Port de sortie IR pour le contrôle du dispositif d'affichage. Ce signal de sortie IR provient du port IR IN de l'émetteur.
11 RS-232 Connecteur Phoenix à 3 broches pour la transmission des commandes RS-232. La commande RS-232 passe de l'émetteur au récepteur ou du récepteur à l'émetteur.
