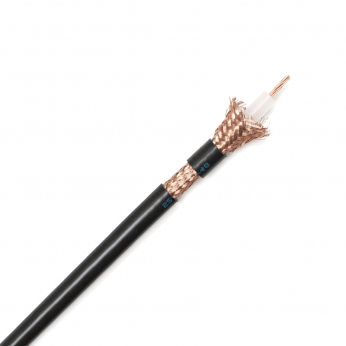

RG213 est un câble coaxial analogique 50 Ω selon la norme MIL C-17.
Son âme multibrins (7 x 0.40 mm) est en cuivre étamé avec blindage tresse en cuivre nu.
Surtout utilisé pour le câblage d’antennes pour les signaux en Haute Fréquence (HF), ce câble video permet d’étendre le signal sur de longues distances.
Existe également en version gaine extérieure PVC
Blindage Tresse, Cuivre nu, diamètre extérieur 10.3 mm, gaine extérieure noire
Âme multibrins
Construction
Conducteur Cuivre nu, 7 x 0,75 mm
Diélectrique Polyethylène basse densité ø 7,25 mm
Ecran Tresse cuivre nu, 97 %
Gaine extérieure PVC ø 10,3 mm
Propriétés
Impédance de transfert
100 ÷ 900 MHz > 57 dB
Rayon mini courbure rmin.
Application mobile : 100 mm
Installation fixe : 50 mmPlage de température T°
En service : − 35 °C / + 85 °C
De pose : − 20 °C / + 60 °C
Comportement au feu
Propagation flamme IEC 60332-1
Caractéristiques électriques
Impédance Z 50 ± 2 Ω
Capacité 1 kHz C nom. 100 pF/m
Vitesse propagation v/c 66 %
Résistance linéique R cond. < 6,0 Ω/km
Résistance linéique R écran < 4,4 Ω/km
diélectrique > 5 GΩ km
Tension d’effluve 5.5kV
Affaiblissement α
MHz dB/100 m MHz dB/100 m
5 1.2
10 1.8
50 4,3
100 6,4
200 9,5
400 13.7
500 15,3
600 16,9
800 20.4
1000 23,2
1350 28.4
1500 30,4
2150 38.9
3000 48,9
Return Loss SRL
30 ÷ 300 MHz > 31 dB
300 ÷ 600 MHz > 28 dB
600 ÷ 1000 MHz > 27 dB
1000 ÷ 2000 MHz > 24 dB
2000 ÷ 3000 MHz > 22 dB
Connnectiques
Telegartner : FIC213N
BNC : BNC213MSE
COR213-*B (BNC/BNC)
COR213-*N (FIC213N)
Référence RG213
Désignation RG213 gaine PVC
Diamètre Ext. (mm) 10.3
Poids (Kg/Km) 163.0
Traction (N) 200
Conditionnement T500m / T1000m
Les +
Utilisation : Câblage
Ame : multibrins 7 x 0.40 mm
Diélectrique : PE 7.25 mm
Blindage : Tresse Cuivre nu
Gaine Extérieure: PVC, diamètre 10.3 mm
Impédance : 50 Ohm
Couleur : noir
Autres options : existe aussi en version LSZH
