Câble coaxial 75 Ohm

RG 216 U

RG216 - Câble coaxial 75 Ohm

RG216 est un câble coaxial analogique et numérique jusqu’à 75 Ω selon la norme MIL C-17.

Son âme multibrins (7 x 0.40 mm²) est en cuivre étamé avec blindage par double tresse en cuivre nu.

Ce câble video est idéal pour la transmission vidéo moyenne distance sur câblage hertzien, spécialement pour la CATV.

Ce câble à écran double est également utile pour la réalisation de cordons vidéos analogiques sur mesure.

Autres options : existe aussi en version LSZH

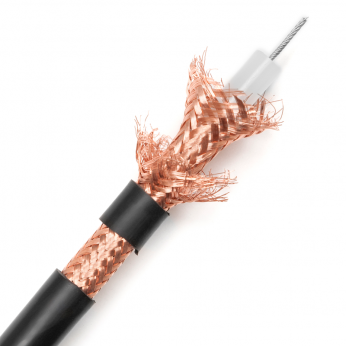

Construction

Conducteur Cuivre étamé ø 7 x 0,40 mm

Diélectrique Polyethylène basse densité ø 7,25 mm

1er écran Tresse cuivre nu, 216 x 0,16 mm, 97 %

2ème écran Tresse cuivre nu, 192 x 0,16 mm, 96 %

Gaine extérieure PVC ø 10,8 mm

Propriétés

Impédance de transfert

100 ÷ 900 MHz > 78 dB

Rayon mini courbure rmin.

Application mobile : 110 mm

Installation fixe : 55 mm

Plage de température T°

En service : − 35 °C / + 85 °C

De pose : − 20 °C / + 60 °C

Comportement au feu

Propagation flamme IEC 60332-1

Caractéristiques électriques

Impédance Z 75 ± 3 Ω

Capacité 1 kHz C nom. 67 pF/m

Vitesse propagation v/c 66 %

Résistance linéique R

cond. < 20.5 Ω/km

écran < 4.2 Ω/km

Tension d’effluve 5.5kV

Affaiblissement α

MHz dB/100 m MHz dB/100 m

5 1.1

10 1.6

50 4.1

100 6.0

200 9.1

400 13.5

500 15.1

600 16.7

800 20.1

1000 22.9

1500 31.9

3000 49.3

Return Loss SRL

30 ÷ 300 MHz > 30 dB

300 ÷ 600 MHz > 27 dB

600 ÷ 1000 MHz > 25 dB

1000 ÷ 2000 MHz > 22 dB

2000 ÷ 3000 MHz > 20 dB

Connectiques associées

BNC BNC216MSE

Cordons associés

COR216-*B BNC/BNC

Référence RG216

Désignation

RG216 gaine PVC

Diamètre Ext. (mm) 10.8

Poids (Kg/Km) 187.0

Traction (N) 200

Conditionnement T500m / T1000m

Les +

• Pour moyennes distances
• Idéal pour la réalisation de cordons vidéos analogiques sur mesure

Existe également en version gaine extérieure PVC

Utilisation : Câblage Hertziens

Ame : multibrinscuivre étamé 7 x 0.40 mm²

Diélectrique : PE 7.25 mm

Blindage : Double tresse en cuivre nu

Gaine Extérieure : PVC, diamètre 10.8 mm

Impédance : 75 Ohm

Couleur : noir

Cable video coaxial analogique selon norme MIL C-17 75 Ohm,

Double tresse en cuivre nu

diamètre extérieur 10.8 mm,

gaine extérieure noire

Âme multibrins  cuivre étamé

Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².
