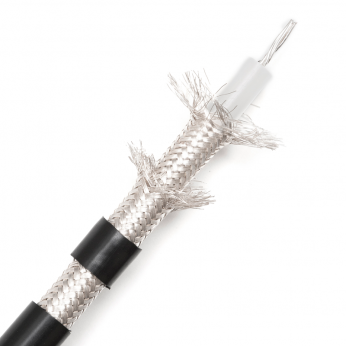

Câble video coaxial selon norme MIL 50Ohm, 214 LSZH
RG214 ZH est un câble coaxial 50 Ω selon la norme MIL C-17.
Son âme multibrins (7 x 0.25 mm) est en cuivre argenté avec un double blindage tresse en cuivre argenté.
Idéal pour la longue distance, ce câble video est surtout utilisé en Haute Fréquence (HF), pour Câblage Hertziens et pour les applications militaires.
La gaine extérieure est en LSZH est souvent demandé pour des lieux accueillant du public.
Existe également en version gaine extérieure PVC
Construction
Conducteur Cuivre argenté ø 7 x 0,75 mm
Diélectrique Polyethylène basse densité ø 7,25 mm
1er Ecran Tresse cuivre argenté, 96 %
2e Ecran Tresse cuivre argenté, 98 %
Gaine extérieure LSZH ø10,8 mm
Propriétés
Impédance de transfert
100 ÷ 900 MHz > 78 dB
Rayon mini courbure rmin.
Application mobile : 110 mm
Installation fixe : 55 mm
Plage de température T°
En service : − 35 °C / + 85 °C
De pose : − 20 °C / + 60 °C
Comportement au feu
Propagation flamme IEC 60332-1 & -3C; IEC 60332-1
Toxicité des fumées IEC 60754-1 et -2
Opacité des fumées IEC 61034 (LT > 60%)
Caractéristiques électriques
Impédance Z 50 ± 2 Ω
Capacité 1 kHz C nom. 100 pF/m
Vitesse propagation v/c 66 %
Résistance linéique R
cond. < 6,0 Ω/km
écran < 4.2 Ω/km
diélectrique > 5 GΩ km
Tension d’effluve 5,0 kV
Efficacité écran > 75 dB
Affaiblissement α
MHz dB/100 m MHz dB/100 m
50 4.5 600 17.8
100 6.7 800 21.3
200 9.9 1000 24.3
400 14.3 1750 35.2
500 16.1 3000 51.3
Return Loss SRL
30 ÷ 300 MHz > 28 dB
300 ÷ 600 MHz > 26 dB
600 ÷ 1000 MHz > 25 dB
1000 ÷ 2000 MHz > 22 dB
2000 ÷ 3000 MHz > 20 dB
Référence RG214ZH
Désignation RG214 gaine LSZH
Diamètre Ext. (mm) 10.8
Poids (Kg/Km) 209.6
Traction (N) 200
Conditionnement T500m / T1000m
Utilisation :
Ame :
Blindage :
Gaine :
Construction :
Diamètre Extérieur :
Couleur :
Coax :
Signal :
Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².
