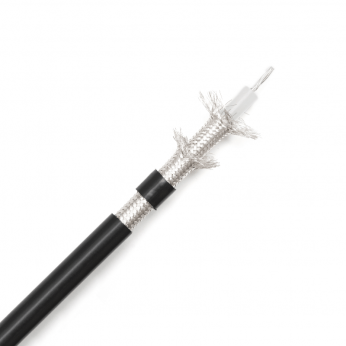

RG214 est un câble coaxial 50 Ω selon la norme MIL C-17.
Son âme multibrins (7 x 0.25 mm) est en cuivre argenté avec un double blindage tresse en cuivre argenté.
Idéal pour la longue distance, ce câble video est surtout utilisé en Haute Fréquence (HF), pour Câblage Hertziens et pour les applications militaires.
Existe également en version gaine extérieure PVC
Cable video Coaxial analogique selon norme MIL C-17, 50 Ohm, double tresse cuivre argenté, diamètre extérieur 10.8 mm, gaine extérieure noire
Âme multibrins
Construction
Conducteur Cuivre argenté 7 x 0,75 mm
Diélectrique Polyethylène basse densité ø 7,25 mm
1er Ecran Tresse cuivre argenté, 96 %
2e Ecran Tresse cuivre argenté, 98 %
Gaine extérieure PVC ø 10,8 mm
Propriétés
Impédance de transfert
100 ÷ 900 MHz > 78 dB
Rayon mini courbure rmin.
Application mobile : 110 mm
Installation fixe : 55 mm
Plage de température T°
En service : − 35 °C / + 85 °C
De pose : − 20 °C / + 60 °C
Comportement au feu
Propagation flamme IEC 60332-1
Caractéristiques électriques
Impédance Z 50 ± 2 Ω
Capacité 1 kHz C nom. 100 pF/m
Vitesse propagation v/c 66 %
Résistance linéique R
cond. < 6,0 Ω/km
écran < 4,2 Ω/km
diélectrique > 5 GΩ km
Tension d’effluve 5,5 kV
Affaiblissement α
MHz dB/100 m MHz dB/100 m
5 1.3
10 1.9
50 4.5
100 6.7
200 9.9
400 14.3
500 16.1
600 17.8
800 21.3
1000 24.3
1750 35.2
2150 41.5
3000 51.3
Return Loss SRL
30 ÷ 300 MHz > 28 dB
300 ÷ 600 MHz > 26 dB
600 ÷ 1000 MHz > 25 dB
1000 ÷ 2000 MHz > 22 dB
2000 ÷ 3000 MHz > 20 dB
Connectiques associées
Telegartner FIC214N
BNC BNC214MSE
Cordons associés
COR214-*B (BNC/BNC)
COR214-*N (FIC214N)
Référence RG214
Désignation RG214 gaine PVC
Diamètre Ext. (mm) 10.8
Poids (Kg/Km) 207.3
Traction (N) 200
Conditionnement T500m / T1000m
Les +
Utilisation : Câblage Hertziens
Ame : multibrins 7 x 0.25 mm
Diélectrique : PE 7.25 mm
Blindage : Double Tresse Cuivre argenté
Gaine Extérieure: PVC, diamètre 10.8 mm
Impédance : 50 Ohm
Couleur : noir
Autres options : existe aussi en version LSZH
