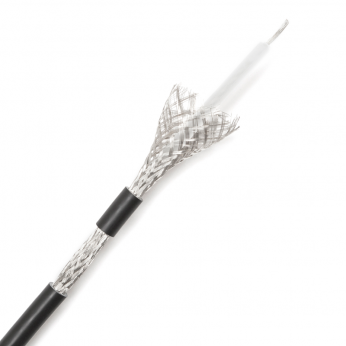

RG174 est un câble coaxial analogique 50 Ω selon la norme MIL C-17.
Son âme multibrins (16 x 0.16 mm) est en acier cuivré, avec blindage en tresse cuivre étamé.
Avec son très faible diamètre de 2,8 mm, le câble RG174 reste souple, et est idéal pour la réalisation de cordons HF analogiques sur mesure, pour des faibles longueurs, ainsi que pour le câblage des baies ou audiovisuelles.
Cordon COR174 avec la BNC BNC174MSE ou le manchon MAN174
Existe également en version gaine extérieure PVC
Ce câble video
Conducteur Acier cuivré 7 x 0,16 mm
Diélectrique Polyethylène basse densité ø 1,50 mm
Ecran Tresse cuivre étamé, 88 %
Gaine extérieure PVC ø 2,80 mm
Impédance de transfert
100 ÷ 900 MHz > 52 dB
Rayon mini courbure rmin.
Application mobile : 30 mm
répété : Diam. ext. x10
Plage de température T°
En service : − 35 °C / + 85 °C
De pose : − 20 °C / + 60 °C
Comportement au feu
Propagation flamme IEC 60332-1
Caractéristiques électriques
Impédance Z 50 ± 2 Ω
Capacité 1 kHz C nom. 100 pF/m
Vitesse propagation v/c 66 %
Résistance linéique R
cond. < 282 Ω/km
écran < 39 Ω/km
Affaiblissement α
MHz dB/100 m MHz dB/100 m
5 7.4
10 9.5
50 17.5
100 25.8
200 38.2
400 54.9
500 63.1
600 68.6
800 77.0
1000 87.5
Return Loss SRL
30 ÷ 300 MHz > 27 dB
300 ÷ 600 MHz > 23 dB
600 ÷ 1000 MHz > 21 dB
Gaine extérieure noire, Diélectrique : Polyethylène 1.5 mm.
Blindage Tresse, Cuivre étamé, diamètre extérieur 2.8 mm, gaine extérieure noire
Âme multibrins
Les +
Utilisation : Câblage d'intra baies
Ame : multibrins 16 x 0.16 mm
Diélectrique : PE 1.5 mm
Blindage : Tresse Cuivre étamé
Gaine Extérieure: PVC, diamètre 2.8 mm
Impédance : 50 Ohm
Couleur : noir
Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².
