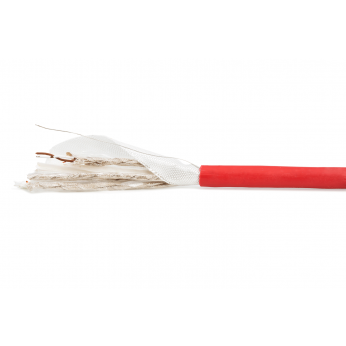

FIRELAN 6 - câble informatique résistant au feu LSZH Cat6

FIRELAN 6 est un câble réseau SF/UTP FRNC-LSZH résistant au feu

SF/UTP signifie que
FRNC :
LSZH : Low Smoke Zero Halogen signifie que

Ce câble informatique est constitué de 4x2xAWG22/1
La section AWG22/1, American Wire Gauge,

Ce câble réseau, ou câble informatique, répond aux normes de la Catégorie 6. La Cat.6 peut tenir un signal max. de 250MHz.

Utilisation

Transmission de signaux, installation intérieure dans des lieux où, en cas d'incendie, les personnes sont exposées à de graves risques d'émission de fumée, de gaz toxiques et corrosifs et où l'on veut éviter d'endommager les installations, les équipements et les biens.

Ce type de câble est utilisé dans le câblage structuré pour les réseaux informatiques tels qu'Ethernet.

Le câble standard offre des performances allant jusqu'à 250 MHz et convient aux réseaux 10BASE-T, 100BASE-TX (Fast Ethernet), 1000BASE-T/1000BASE-TX (Gigabit Ethernet) et 10GBASE-T (10-Gigabit Ethernet).

Construction

Conducteurs : Fil de cuivre recuit, massif AWG22/1

Isolation : Polyoléfine

Barrière coupe-feu : ruban de verre minéral spécial, enroulé sur chaque conducteur isolé

Torsion : Les noyaux isolés doivent être tordus par paires et enveloppés de ruban de fibre de verre.

Câblage : Les paires sont câblées ensemble autour d'un séparateur central

Ecran général : Ruban aluminium/polyester, surface extérieure en Al en contact avec un écran en tresse de cuivre étamé avec une couverture de 65% nom.

Gaine extérieure : matière thermoplastique LSZH, couleur verte

Nom. Diamètre extérieur : 10,6 mm

Normes applicables

Norme de référence : IEC 61156-5 ; EN 50288-5-1 ; EN 50289-4-16 ; ISO/IEC 11801 ; EN 50173 ; EN 50200

Retardateur de flamme IEC 60332-1-2

Retardateur de feu IEC 60332-3-24 (cat. C)

Résistant au feu BS EN 50200 (classe PH120)

Emission de gaz acides : BS EN 60754-1; BS EN 60754-2

Densité de la fumée BS EN 61034-2

Caractéristiques électriques

Résistance maximale du conducteur DC 59,4 Ω/km

Tension de fonctionnement maximale 125 Vac

Résistance d'isolation minimale 2,0 GΩ x km

Capacité @800 Hz 65 pF/m

Impédance caractéristique 100 Ω (± 15%)

Vitesse de propagation 66

Delay skew 20 nsec/100 m

Température d'utilisation : -20°C à 70°C

Rayon de courbure minimal : 15 fois le diamètre extérieur

Transmission de signaux, installation à l’intérieur dans des endroits où en cas d’incendie les personnes sont exposées à de graves risques d’émission de dumée, de gaz toxiques et corrosifs et où vous souhaitez éviter d’endommager les installations, l’équipement, les marchandises.

Ce type de câble est utilisé dans le câblage structuré pour les réseaux informatiques tels que Ethernet.

Âme rigide AWG22/1

Isolation en polyoléfine

Barrière anti-feu spécial en verre minéral, enroulé sur chaque conducteur isolé

Câblage : les paires sont câblées ensemble autour d’un filtre central séparateur croisé

Ecran : ruban cuivre / polyester, extérieur en contact avec une tresse de cuivre nu

Gaine en compound thermoplastique de type LSOH (Low Smoke Zero Halogen)

Résistant au feu : selon BS EN50200 (classe PH120)

Sans halogène : selon BS EN 61034-2, BS EN 60754-1, BS EN 60754-2 et BS EN 61034-2

Nombre conducteurs / section : 4x2xAWG22
